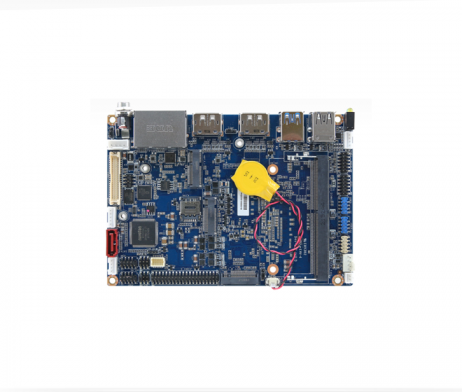

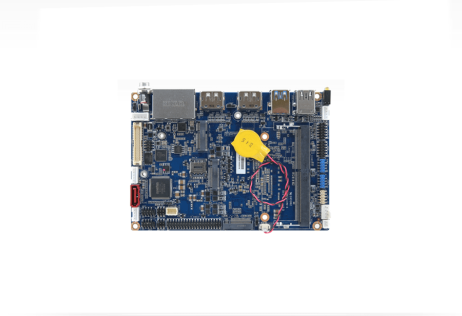

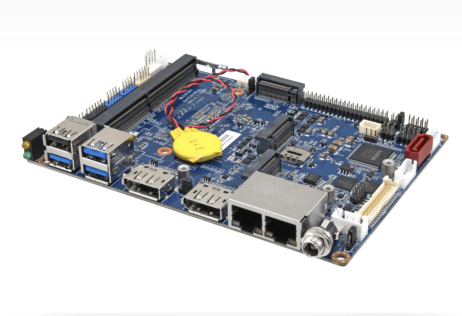

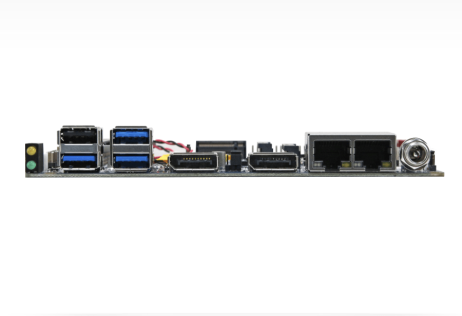

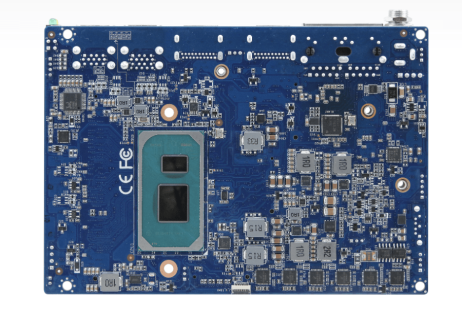

Bo mạch chủ ECM-TGUC của hãng Avalue. Hiện nay rất được ưa chuộng và sử dụng rộng rãi trong nhiều lĩnh vực. Đây là một mainboard chất lượng cao sẽ hỗ trợ hiệu quả hoạt động của máy tính và hệ thống các thiết bị cũng như giúp máy tính tăng tuổi thọ.
Đặc điểm nổi bật của Bo mạch chủ Avalue ECM-TGUC
- Bộ xử lý Intel® Core ™ SoC i5 / i3 BGA thế hệ thứ 11
- Các bộ xử lý được hàn dưới cùng một lớp
- Ổ cắm SO-DIMM DRAM 260 chân duy nhất, tối đa, lên đến 32 GB DDR4 3200MTs (không hỗ trợ ECC)
- Ba lần chữ nhật hình, 2 x DP ++, 1 x 2CH LVDS / 1x eDP (LVDS mặc định)
- Khe mở rộng, M.2 Key-B, M.2 Key-E, M.2 Key-M
- Dual Gigabit Ethernet, 1 x 2,5GbE, 1 x 1GbE
- TPM
- Đầu vào DC, + 12 ~ + 24VDC
Thông số kỹ thuật ECM-TGUC
| Thông tin hệ thống | |
| Bộ xử lý | Bộ xử lý Intel® Core ™ SoC i5 / i3 BGA thế hệ thứ 11 tích hợp Intel® Core ™ i3-1115G4 (lên đến 3.0GHz, lõi kép, bộ nhớ đệm 6M, TDP: 28/15 / 12W) Intel® Core ™ i5-1135G7 (lên đến 2,4 GHz, lõi tứ, bộ nhớ đệm 8M, TDP: 28/15 / 12W) |
| Memory system | Ổ cắm DDR4 SODIMM 260 chân đơn, hỗ trợ lên đến 32GB DDR4 3200MTs SDRAM (dành riêng cho ECC) |
| I / O Chipset | NCT6126 |
| Thông tin BIOS | AMI BIOS, 256Mbit SPI Flash ROM |
| Bộ giám sát giờ hẹn giờ | H / W Đặt lại, 1 giây. ~ 65535 giây và 1 giây. hoặc 1 phút / bước |
| Trạng thái trạng thái H / W | CPU nhiệt độ & hệ thống Giám sát điện áp |
| TPM | NuvoTon NPCT750AADYX tích hợp hỗ trợ TPM 2.0, đồng bộ với Infineon SLB9670VQ2.0 & 國民 技術 Z32H330TC-SQN-755 |
| Noãn | |
| Noãn | 1 x M.2 Loại M 2280 (với 1 x PCI-e Gen4 x4) 1 x M.2 Loại B 3042/3052/2242 (với SATA và USB2.0, USB 3.0, với khe cắm SIM 1 x, hỗ trợ WWAN + GNSS hoặc SSD) * Chỉ hỗ trợ một thẻ SIM (FPC kết nối đồng bộ 1 x 10 chân cho thẻ chuyển đổi uSIM) 3.8V cho mô-đun WiFi hỗ trợ 5G 1 x M.2 Key E 2230 (1 x PCI-e x 1 & USB 2.0 Tín hiệu)) |
| Kho | |
| Kho | 1 x M.2 (Key-B, 2242) 1 x M.2 (Key-M, 2280) 1 x SATA III |
| I / O | |
| Cổng USB | 3 x USB 3.2 thế hệ thứ 2 2×1 5 x USB 2.0 |
| Cổng COM | 1 x RS-232/442/485 5 x RS232 |
| SATA | 1 x SATA III |
| DIO | 1 x 2 x 6 chân, đầu nối mũi nhọn 2,00mm cho GPIO: 8 bit & + 3.3S Mức |
| Khác | 2 x LAN |
| Trưng bày | |
| Chipset đồ họa | Đồ họa thế hệ thứ 12 tích hợp bộ xử lý Intel® Tiger Lake UP3 |
| Thông số kỹ thuật. & Nghị quyết | DP ++ Tối đa phân giải 4096×2160 @ 60Hz LVDS Độ phân giải tối đa 1920 x 1080 Kênh đôi 18/24 bit hoặc 1x eDP 1920 x 1080 @ 60Hz (2 làn), LVDS mặc định |
| Nhiều màn hình | Ba hình chữ nhật |
| LVDS | 1 x LVDS: 1920 x 1080 LVDS kênh đôi 18/24 bit (Chrontel CH7513A-BF eDP sang LVDS) |
| Âm thanh | |
| Audio codec | RealTek ALC888S-VD2-GR |
| Giao diện âm thanh | Mic-In, Line-In, Line-Out in pin tiêu đề |
| Chứng chỉ | |
| Thông tin nhận dạng | CE FCC Lớp B |
| Ethernet | |
| Chip bộ LAN | Intel® I219LM Gigabit Ethernet Intel® I225V Gigabit Ethernet |
| Giao diện Ethernet | 1 x 10/100/1000 / 2,5G Tương thích Base-Tx GbE 1 x 10/100/1000 Tương thích Base-Tx GbE |
| Cổng lan | 2 x RJ-45 |
| Trường Cơ khí & Môi | |
| Chế độ hoạt động | Nhiệt độ tiêu chuẩn: 0 ° C ~ 60 ° C (-4 ~ 140 ° F) với lưu lượng khí 0,5m / s |
| Nhiệt độ bảo mật quản lý | -40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F) |
| Ẩm độ hoạt động | 40 ° C @ 95% Độ ẩm tương đối, không tụ |
| Trọng lượng | 0,44lbs (0,2kg) |
| Kiểm tra chế độ Rung | 1.5Grms, IEC 60068-2-64, Ngẫu nhiên, 5 ~ 500Hz, 30 phút / trục, 3 trục |
| Kiểm tra sốc | 10G, IEC 60068-2-27, Half Sine, 11ms, Trục Z |
| Kiểm tra thả | ISTA 2A, IEC-60068-2-32 Kiểm tra: Ed, 1 Corner, 3 Edges, 6 Faces |
| Yêu cầu về nguồn điện | DC trong + 12V ~ + 24V |
| ACPI | Hỗ trợ đơn nguồn ATX S0, S3, S4, S5 Tuân thủ ACPI 5.0 |
| Chế độ chất lượng | AT / ATX (Cài đặt mặc định: AT) |
| Kích thước (L x W) | 5,7 “x 4” (146mm x 101mm) |
| Supported Software | |
| Thông tin hệ điều hành | Win 10 Linux |
| Thông tin hàng | |
| Thông tin hàng | ECM-TGUC-15-A1R, ECM-TGUC / i31115G4 / 1SATA / 6COM / 8USB / 15W / A1 ECM-TGUC-35-A1R, ECM-TGUC / i51135G7 / 1SATA / 6COM / 8USB / 15W / A1 |
