Hệ thống điều khiển giám sát scada tại nhà máy sản xuất công nghiệp

Một vấn đề nan giải của các nhà máy sản xuất hiện nay là: có nhiều dây chuyền, nhiều phân xưởng hay nhiều nhà máy ở nhiều vị trí cách xa nhau. Làm thế nào quản lý cùng lúc tất cả cùng lúc, đạt hiệu quả cao?

Hệ thống điều khiển giám sát SCADA (Supervisory Control and Data Acquisition). Một giải pháp hiệu quả để quản lý và giám sát cùng lúc nhiều dây chuyền, nhiều máy móc hoặc nhà máy ở nhiều địa điểm khác nhau. Hãy cùng tìm hiểu hệ thống này qua bài viết sau đây nhé!

Tìm hiểu hệ thống điều khiển giám sát scada tại các nhà máy phân tán

Hệ thống là mô hình có khả năng kiểm soát, quản lý tình trạng hoạt động của các loại thiết bị, máy móc trong nhà máy. Trong trường hợp có sự cố nào xảy ra, hệ thống ngay lập tức thông báo sớm giúp ban quản lý có hướng khắc phục kịp thời. Nhờ vậy mà doanh nghiệp chủ động hơn trong quá trình vận hành, điều khiển máy móc sản xuất, giảm thiểu tối đa các rủi ro và chi phí phát sinh.

  • Kiểm soát các quy trình hoạt động tại nhiều nhà máy phân tán từ xa.
  • Thu thập, theo dõi và xử lý dữ liệu theo thời gian thực.
  • Tương tác trực tiếp với các thiết bị như van, máy bơm, cảm biến, động cơ,…thông qua phần mềm giao diện người-máy (HMI).
  • Lưu trữ-ghi lại các sự kiện, cảnh báo để thuận tiện cho công việc quản lý.

Tham khảo: Hệ thống scada giám sát từ xa IoT

ATSCADA Lab triển khai hệ thống điều khiển giám sát scada trong nhà máy sản xuất

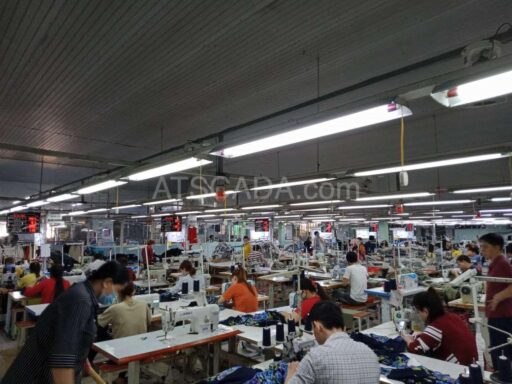

Hệ thống giám sát sản xuất- Công ty Quới Chi

Hệ thống giám sát sản xuất bao gồm: các thiết bị phần cứng và phần mềm quản lý. Hỗ trợ công ty trong khâu giám sát và quản lý năng suất trong quá trình sản xuất. Tất cả quy trình giám sát đều diễn ra tự động nhanh chóng và chính xác.

Bảng led theo dõi năng suất được lắp đặt tại mỗi line sản xuất. Bảng led thể hiện đầy đủ các thông tin, số liệu theo yêu cầu của khách.

  • Ngày, tháng, năm, Line (chuyền).
  • Kế hoạch sản xuất Target: Được nhập qua remote.
  • Sản lượng hiện tại Actual: Được nhập qua hộp nút nhấn cơ.
  • Chênh lệch Balance: Tính toán dựa theo công thức đã được lập trình sẵn.
  • Hiệu suất Performance: Tính toán dựa theo công thức đã được lập trình sẵn.

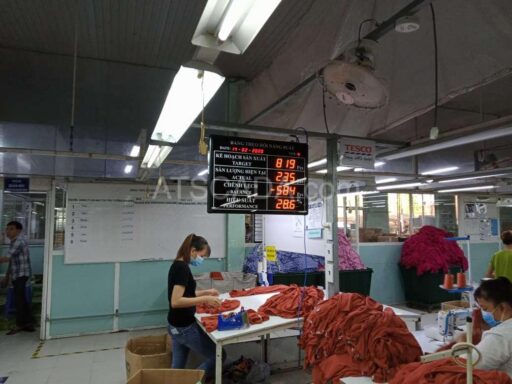

Bảng led hiển thị năng suất

Phần mềm giám sát thì ATSCADA Lab thiết kế 2 dạng. Winform (giám sát tại chỗ không cần kết nối internet) và Webform (giám sát từ xa thông qua internet).

Giao diện phần mềm giám sát
Báo cáo xuất ra file excel

Webform

  • Phần mềm webserver để giám sát được từ xa từ các thiết bị khác như smartphone, tablet,laptop
  • Xuất báo cáo dạng  file excel

Winform:

  • Tự nhập thông tin dữ liệu xuống bảng điện tử hiển thị (ở phần mục tiêu)
  • Thu thập dữ liệu (phần thực tế) hiển thị trực tiếp lên phần mềm.
  • Đưa các thông tin hiển thị ra LCD
  • Lưu trữ thông tin dữ liệu vào CSDL MySQL
  • Báo cáo xuất ra file excel dạng số và đồ thị.
  • Phần mềm giám sát năng suất sản xuất tại chỗ, không cần kết nối internet. Thao tác ngay trên phần mềm đã được cài đặt sẵn máy tính.

Hệ thống giám sát trạng thái máy móc sản xuất (số lượng 24 máy)- Công ty Kyoshin

Mục tiêu chính của hệ thống này là theo dõi, đánh giá và báo cáo về trạng thái hoạt động của máy móc để đảm bảo hiệu suất tối ưu và giảm thiểu thời gian gián đoạn.

Tủ giám sát trạng thái máy Model: DVP14SS211T

Tại mỗi một máy sẽ được trang bị 1 tủ (tổng số lượng máy cần giám sát là 24 nên trang bị 24 tủ). Kỹ thuật viên sản xuất sẽ trực tiếp thao tác và giám sát các trạng thái hoạt động của máy. Các trạng thái máy này được truyền về máy tính công nghiệp ATBOX theo chuyển truyền thông Modbus RTU RS485.

Gói phần mềm trên máy tính trung tâm giám sát 24 máy dập.

  • Giám sát real-time thông số hoạt động của máy : thời gian máy “ chạy tự động “,“ dừng tự động”,” bắt đầu sản xuất “, “ lắp khuôn ”, “ kiểm tra sản phẩm ”, “ sửa khuôn “, “ kết thúc sản xuất ”, và số lần dập.
  • Tính toán hiệu suất hoạt động của máy
  • Tính toán hiệu xuất khuôn
  • Tính toán số lần dập trong ngày của máy
  • Theo dõi tình trạng hoạt động của máy
  • Thống kê lỗi theo thời gian.
  • Đồ thị thời gian thực, đồ thị lược sử.
  • Xuất báo cáo theo thời gian, theo đối tượng.
  • Lưu trữ dữ liệu MySQL trên máy tính ATBOX-G8
  • Giao diện Winform giám sát tại chỗ trên 01 máy tính PC .

Gói phần mềm chạy trên máy Client:

  • Gói phần mềm cài đặt trên các máy Client xem dữ liệu Real-time và xuất báo cáo.
  • Giao diện giám sát trên các máy tính giống nhau
Giao diện phần mềm giám sát trạng thái hoạt động của 24 máy dập
Giao diện HMI
Báo cáo file excel

Xu hướng phát triển SCADA trong lĩnh vực công nghiệp ngày nay

Trong thời đại công nghiệp 4.0, hệ thống điều khiển giám sát SCADA đang trở thành một phần quan trọng và không thể thiếu trong lĩnh vực công nghiệp. Xu hướng phát triển của SCADA tập trung vào việc nâng cao khả năng linh hoạt, tích hợp và tối ưu hóa quy trình. Nhằm đáp ứng một loạt các yêu cầu ngày càng đa dạng từ các doanh nghiệp.

Khả năng quản lý từ xa là một yếu tố quan trọng của xu hướng phát triển hệ thống SCADA. Cho phép giám sát và điều khiển các dây chuyền, nhà máy hay phân xưởng từ bất kỳ đâu. Thông qua các thiết bị có kết nối internet như smartphone, tablet, laptop. Điều này giúp tối ưu hóa quá trình quản lý và giảm thiểu thời gian gián đoạn, từ đó tăng cường khả năng vận hành liên tục của hệ thống.

Quý khách hàng cần tìm hiểu về hệ thống điều khiển giám sát SCADA tại các nhà máy phân tán. Vui lòng liên hệ đến số hotline của ATSCADA Lab để được tư vấn thêm!
